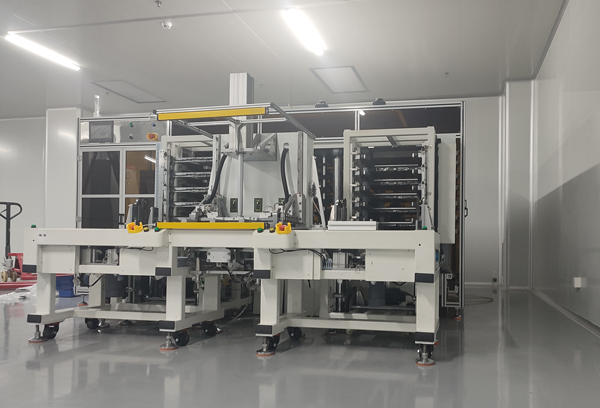

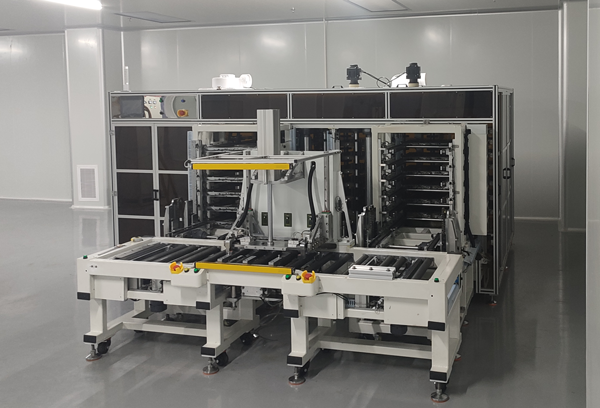

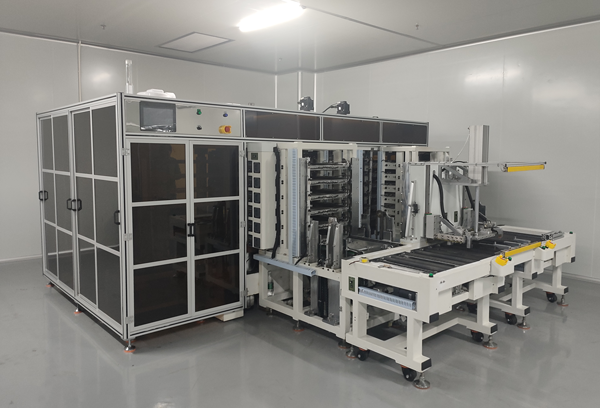

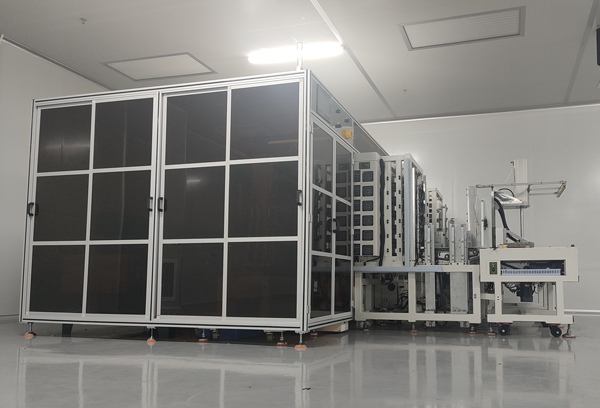

多层冷热高压贴合机

适应各种片料材料的自动压合，设备采用多层压，多工位模式，其过程自动上料，自动进料，自动转料，自动出料，全程无需人工手动推拉，大大降低了人工体力，劳力，让作业员轻松工作。多层上下压合过程由智能液压系统自动完成，本设备效率比传统模式快，良率高！操作方便，操作轻松，设备牢固稳定可靠。

全国服务热线

在线咨询

0755-86130998

设备功能

*适应各种片料材料的自动压合
*设备采用多层压，多工位模式
*过程自动上料，自动进料，自动转料，自动出料
*多层上下压合过程由智能液压系统自动完成

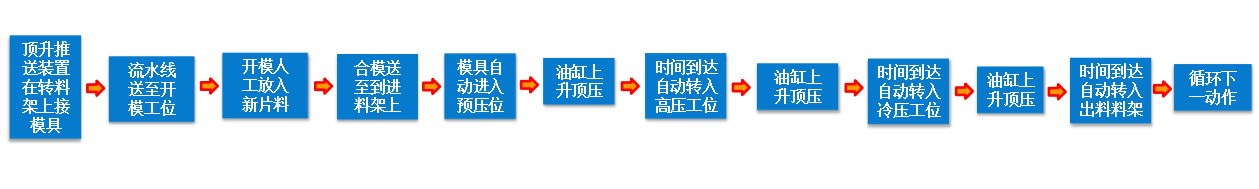

设备工作流程图

设备结构布局图

设备主要参数规格

设备型号:FHD-DLRY-450-19
外形尺寸(以实物为准):设备规格：L3000XW2500XH1750mm (不含FFU=250mm）
油缸数:45T数量一个，200T数量2个，采用数显方式
层压数:6层，每层2-4片
工位数:预压工位（压力分三段，受压时间可调，压力精度0.1MP，时间能设置到1秒，预压工位升降精度可调，升降高度可调，高度精度±0.1，油缸升降尺寸精度±0.1，预压6层采用同步分层器，每层尺寸误差±0.05)，高压工位，冷压工位
循环节拍:24片/5-8分钟，每工位可单独手工控制，各工位时间可调模具冷热交换时间控制在15S内
模具尺寸:合模尺寸470*470*76mm，模芯尺寸：130*200mm
加热方式:恒温系统控制，温度精度±2℃，采用数显方式
冷却方式:高压冷水循环，压力可调
控制方式:智能PLC系统（触摸屏加手动按钮）
工作压力/温度:压力0-20Mpa可调，温度0-250℃可调，升温至250℃时间≤60分钟
电源/功率:380V 50-60HZ 机台控制电压直流24V，功率≈100KW
加热板/水冷板/铸件:加热板材料：718H，调质45-48HRC.水冷板材料：SUS304不锈钢.铸件材料：铸造球墨铸铁.铸造件经热处理和震动失效，铸件应力变形由供方负责置换安装调试。
压缩空气供应:洁净气压0.4--0.7Mpa Dry air 5 ㎏f/cm2以上 / Φ12
机台总重量:≈10000kg
防护与误操作:设备互锁、无模具和缺模具设备自锁报警不能启动，模具传动故障报警自锁，超温超压设备自锁报警，设备异常动作时，蜂鸣器自动检测报警启动

各段主要规格

压机单元:预压，高压，冷压工位，油缸上下动作由智能液压系统站控制
治具上料单元:自动升降供料，送料，接料，运行平稳，设计便捷的取料吸盘，满足下料方便，吸盘真空吸力大，能将产品顺利脱模。取料上料均方便操作，存放位置合理。
输送单元:自动输送，定点停顿
转料单元:自动转料装置，稳定可靠，独立控制，每压区转运时间小于15秒
治具单元:自动开模，自动合模，运行平稳，开合模速度小于5秒，提供背板真空下料真空吸盘治具一套，小件摄像头真空吸盘治具一套
冷水系统和真空系统:冷水系统故障、水管脱落报警，增加0.6MPa的小型增压泵、冷水缓冲罐，外衬保温棉。真空系统采用模具对接抽真空，对接可靠，采用高压真空，配20L的不锈钢缓冲罐，缓冲罐下设排污阀，保证真空抽速快，同时隔离废渣废气等。

各段主要规格

智能液压系统-力研液压-国产
变频电机-雨田-国产
PLC控制系统-三菱PLC，雷塞PLC-日本
电磁阀-SMC，亚德客-日本
导轨-上银-台湾
丝杆-上银/TBI-台湾
电缆、拖链-CPS、MISUMI-国产/日本
气缸-SMC、亚德客-日本
触摸屏-威纶通-台湾
框骨架-正规国标铸件/钢材-国产
板金及转运模架-采用防腐烤漆可镀铬防锈板金外观罩钢板厚度不能低于2mm，磨损器件应采用不锈钢-国产

设备安全标准

机械安全:设备设计制造符合国家及行业相关标准，防止误操作的生产、质量、安全事故。在设备的危险位置（机械啮合处、旋转处、运动处等可能涉及人身安全的位置）安装可靠的防护装置，贴有明显的警示标识，同时在说明书上标识；设备电机转向应标识清楚，在裸露的传动部位加上防护罩等保护装置。设备两米以下的机械传动、机构旋转部分有可靠的保护装置，避免人体部位进入其中.标准:有标识、链条等旋转机构不外露，需要安装保护挡盖
配电安全:设备电气符合国家安全标准布线规范，设备配备独立控制电柜。进线电源采用标准接法（三相五线制或单相三线制）总电源开关与设备实际用电量相匹配，具有有效的电气接地及漏电保护装置，并有明显的接地标记。强弱电分开布置，电气连线与布置不裸露露，采用全封闭方式. 消除安全隐患，减少各方面的损失！标准:现场作业操作
环保安全:噪音、废水、废气、固体废弃物的排放符合国家标准及相关的⾏行业标准。按照行标、国标要求
标识安全:设备电控箱各走线用线码标识，线码管由专业设备打印。管道及线路布置、色彩规范并符合国家的相关标准，有清晰的文字标识及流向标识；设备阀门标识在正常工作状态下，是常开或常闭；设备仪表盘符合相关行业标准、国家标准，盘面有区域颜色区别危险、正常、异常（红色代表危险区域、黄色代表异常区域、绿色代表正常区域）大电容区域有明显标识要求先放电再维修警告标准:按照行标、国标要求

文件资料和售后服务

文件资料:1）操作说明书;2）电路维修图（含电气原理图、I/O等）;3）气路图;4）保养和维修手册
工具箱:提供本设备日常维护需用的工具一套，包括手持式的温度计，手持卡尺尺寸测量等简易工具，特殊异形维护维修工具需提供专用非标工具。
培训内容:1）设备的安装调校; 2）设备操作;3）设备调校和参数设定;4）设备常见故障排除;5）设备维修; 6）设备的易损件配件更换;7）其他注意事项
售后服务:设备在正常使用情况下保修一年，包含设备到工厂后的安装调试和人员培训；同时提供终生技术支持和服务
