自动组装压合设备

1. 适用规格

规格参数

1.1 适用源托

依客户产品定制

1.2适用源片

依客户产品定制

1.3 组装精度

±0.1

1.4设备节拍TT

约3.5S

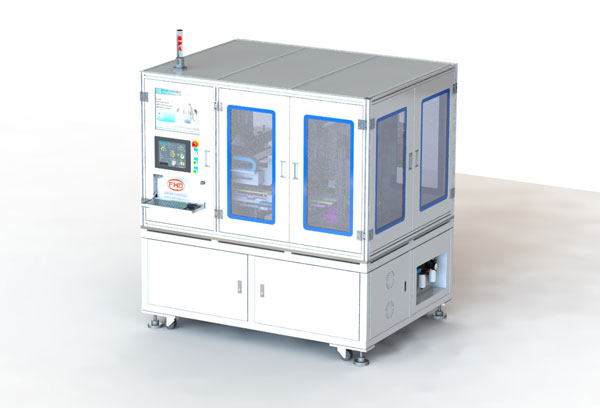

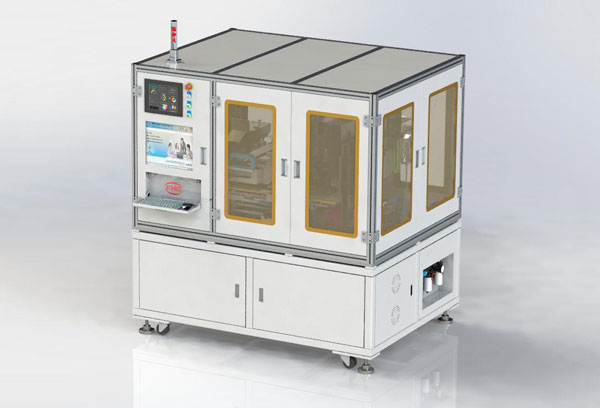

2.1 设备尺寸外观

L1670*W1260*H1670mm(不含报警灯）以实物为准

下机架：平光烤漆白色；

上机架：本色型材+透明PC板视窗

2.2 人机界面

一键启动，操作简单

2.3 观察门打开方式

侧开门，操作简单

2.4 多轴联动结构

采用PLC总线控制/，保证运动稳定

2.5 操作模式

点动模式和定位模式

2.6 防碰撞装置

有极限保护槽型开关

2.7 运动速度

100—1500mm/s

2.8 源托自动送料机构

1.圆震动盘1组

2.直震1组

3.错位接料机构1组

2.9源片自动送料机构

1.圆震动盘1组

2.直震1组

3.四工位接料机构1组

2.10源片吸取搬运机构

1.采用直线电机龙门式结构

2.搬运移动：X Y Z 直线模组

3.源片吸附：4组缓冲式吸嘴+数显真空表

4.高速响应电磁阀4组

2.11  快速取料机构

1.往返运动：步进电机+同步带+同步轮

2.4组吸嘴+4组高速响应电磁阀

2.12  CCD视觉对位机构

1.双相机组合视野：35MM

2.单相机视野：18MM

2.微调机构：手调滑台

2.13 级进滑道组装机构

1.级进工位：5组

2.运动机构：伺服电机+丝杆+气缸

2.14 压机压铆机构

1.压铆冲针：4组

2.压机：变频电机+凸轮

3.压机压力：3T

3. 共享设备

3.1 压缩空气（CDA）/ 气源管径

Dry air 5 ㎏f/cm²以上  / Φ 12

3.2 耗气量:

0.3m³/min

3.3 环境需求

湿度<80HR%，无粉尘颗粒、无振动源

3.4 机台的安全设计

安全保护(紧急停止与复归)                  三段RYG警示灯

EMO紧急警示灯                             漏电保护装置

警报蜂鸣器                                 过热保护装置

气压过低保护装置                           回原检测装置

放料检测装置                               出料检测装置

4. 主电源规格

4.1 电源

1φx AC 220V±10% x 50Hz / 23A，额定功率：5.0KW

5. 控制电压

5.1 直流控制直流24V提供给其他电气元（如继电器、光电组件、传感器、电磁阀、PLC输入）

5.2 规范控制

制造商提供符合CE规范之直流24V电源供应器

可设定次数及alarm
